Опис

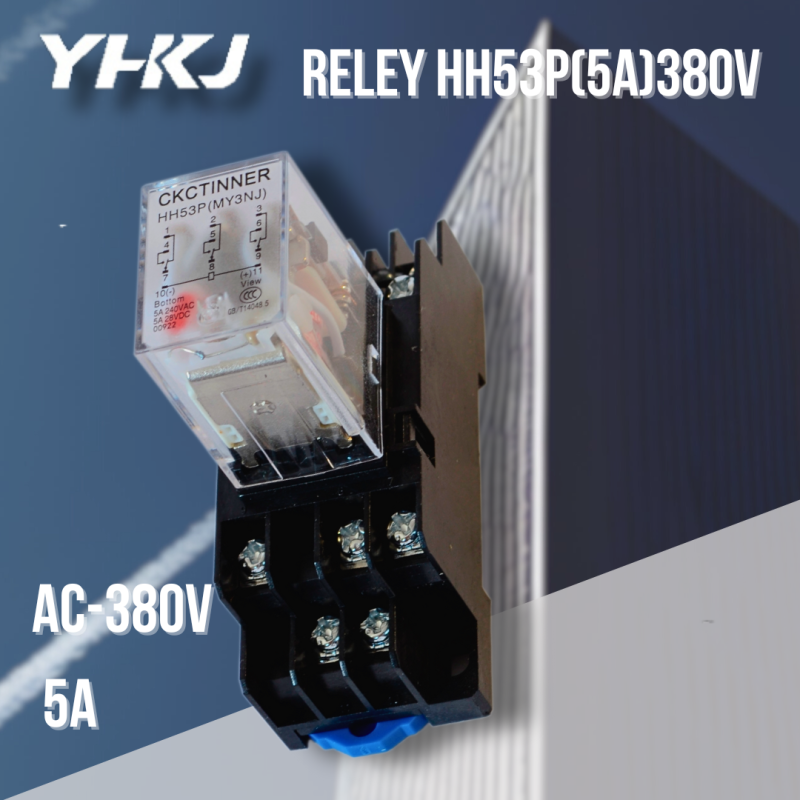

Проміжне реле MY3NJ - це електромагнітне реле, розроблене для керування виконавчими елементами в різних системах автоматики. Воно призначене для використання в низьковольтних колах змінного і постійного струму.
Це реле має схему, що містить електромагнітну котушку з сердечником, яка управляється змінним або постійним струмом. Під час подавання напруги на котушку виникає електромагнітна сила, що притягує якір, пов“язаний із рухомими контактами.
Реле MY3 має прозорий корпус і оснащене світлодіодним індикатором, що забезпечує зручну візуальну перевірку стану роботи реле.
Для встановлення реле використовується колодка PYF08A, яка кріпиться на DIN-рейку, забезпечуючи простоту і надійність монтажу.
Технічні характеристики:
Тип контактів: 3Z (два перекидні контакти)
Номінальна напруга керування: AC 380V
Електрична зносостійкість: 100 000 циклів
Напруга комутації: AC 250V / DC 28V
Механічна зносостійкість: 1 000 000 циклів
Потужність увімкнення АС: 3,5...4,0 / 2,0...2,5W
Потужність утримання AC: 1,5...2,5 / 1,0...1,5W
Струм комутації: AC 5A
Час увімкнення: 0,025 сек
Час вимкнення: 0,015 сек
Опір ізоляції: понад 100 МОм
Температура експлуатації: від -40°С до +55°С
Проміжне реле MY3NJ - надійний і функціональний пристрій, який забезпечує ефективне управління в системах автоматики. Його висока зносостійкість і широкий діапазон робочих температур роблять його ідеальним вибором.
Характеристики
| Высота |
75 |
| Частота тока |
50 |
| Ширина |
28 |
| Длина |
65 |
| Материал корпуса |
Пластик |
| Тип монтажа |
На DIN рейку |
| Количество замыкающих контактов |
3 |
| Количество переключающих контактов |
3 |
| Степень защиты IP |
40 |
| Масса |
27 |
| Номинальный ток |
5 |
| Максимальный ток |
5 |
| Номинальное напряжение катушки |
380 В |
| Количество размыкающих контактов |
3 |
