Опис

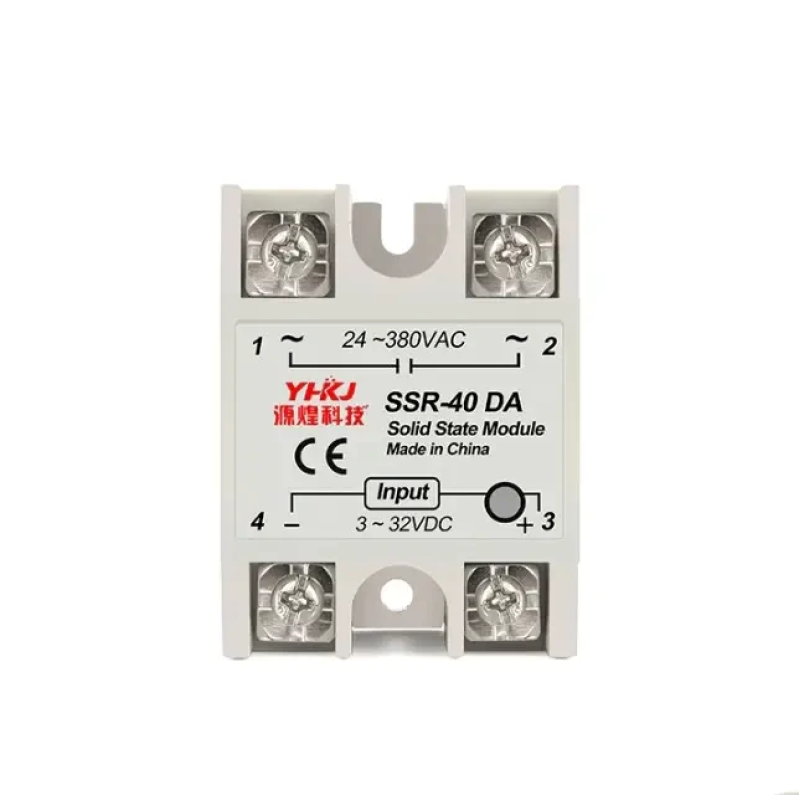

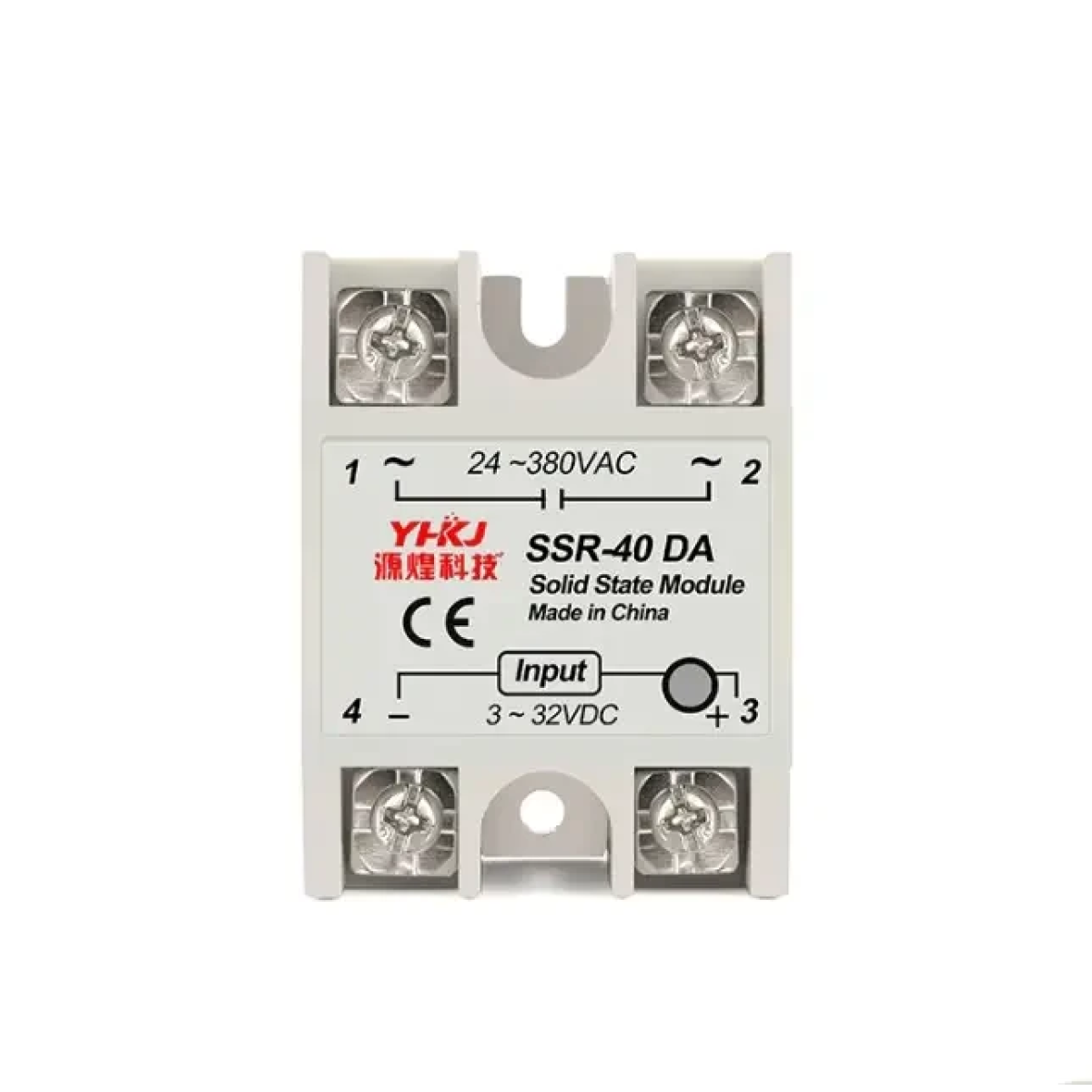

Однофазні реле керовані напругою SSR-40DA
Твердотільні напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп, зварювальних агрегатів та інших пристроїв з резистивним типом навантаження і робочою напругою від 24 до 480В змінного струму. Для комутації індуктивного навантаження (наприклад електродвигун) необхідно мати 5 - 8-ми кратний запас по струму. При великих навантаженнях використовувати радіатор охолодження, якщо необхідно з кулером.
Реле, управляемые уровнем напряжения, позволяют производить включение/отключение нагрузки за счет подачи или снятия номинального управляющего сигнала: Метод управления: «коммутация при переходе тока через ноль».
В отличие от обычных электромеханических, твердотельное реле не имеет механических частей и контактов. Коммутация цепей нагрузки осуществляется бесконтактно за счет коммутации встроенных полупроводниковых элементов. За счёт бесконтактного переключения полупроводниковое реле имеет следующие преимущества перед электромеханическим:
- отсутствие искр и электрической дуги при коммутации;
- существенно меньший уровень электромагнитных помех;
- имеет существенно больший ресурс и не требует профилактических работ в процессе эксплуатации;
- высокое быстродействие;
- небольшие размеры и хорошую теплоотдачу.
Особенности серии SSR
сопротивление изоляции - более 50 МОм при 500В;
электрическая прочность изоляции вход/выход - 2,5 кВ;
маленькая мощность управления - 7,5мА * 12В;
низкий уровень излучения электромагнитных помех, обеспечиваемый примененным методом коммутации при переходе тока через ноль;
высокая перегрузочная способность по току (10Iном в течение 1-го периода) и по напряжению (с демпфирующей схемой).
Технические характеристики твердотельных реле с «коммутацией при переходе тока через ноль»:
Тип: (DC-AC)
Ном. управляющее напряжение: 3 ... 32 В DC
Напряжение включения/выключения: вкл. > 2.4 В / выкл. < 1 В
Ток срабатывания: 7.5 мА / 12 В
Метод управления: Коммутация при переходе тока через ноль
Ном. напряжение нагрузки: 24 ... 380 В AC
Падение напряжения: 1.6 В / 25 °С
Ном. ток нагрузки: 40А (рекомендовано не более 20А)
Макс. кратковрем. ток: 410A
Ток утечки: 3 мА
Время отклика: менее 10 мс
Диэлектрическая прочность: более 2.5 кВ AC / 1 мин
Сопротивление изоляции: более 50 МОм / 500 В DC
Диапазон раб. температур: -20 °C ... +80 °C
Масса: 105 г
