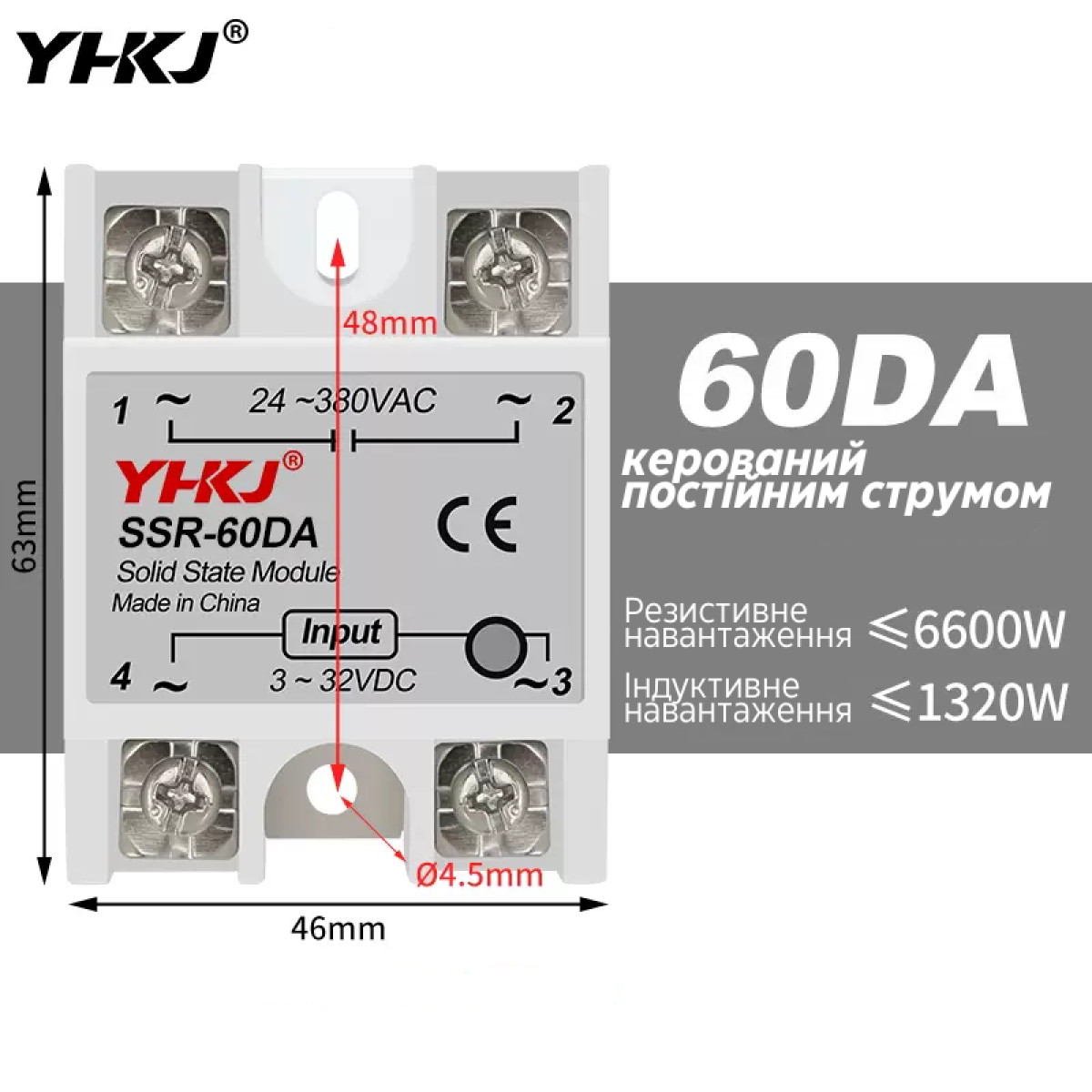

Однофазні реле керовані напругою SSR-60DA
Твердотільні напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп, зварювальних агрегатів та інших пристроїв з резистивним типом навантаження і робочою напругою від 24 до 480В змінного струму. Для комутації індуктивного навантаження (наприклад електродвигун) необхідно мати 5 - 8-ми кратний запас за струмом. За великих навантажень використовувати радіатор охолодження, якщо необхідно - з кулером.
Реле, керовані рівнем напруги, дають змогу вмикати/вимикати навантаження завдяки поданню або зняттю номінального керівного сигналу: Метод керування: “комутація при переході струму через нуль“.
На відміну від звичайних електромеханічних, твердотільне реле не має механічних частин і контактів. Комутація ланцюгів навантаження здійснюється безконтактно завдяки комутації вбудованих напівпровідникових елементів. За рахунок безконтактного перемикання напівпровідникове реле має такі переваги перед електромеханічним:
- відсутність іскор і електричної дуги під час комутації;
- істотно менший рівень електромагнітних перешкод;
- має суттєво більший ресурс і не потребує профілактичних робіт у процесі експлуатації;
- висока швидкодія;
- невеликі розміри і хорошу тепловіддачу.
Особливості серії SSR
опір ізоляції - понад 50 МОм за 500В;
електрична міцність ізоляції вхід/вихід - 2,5 кВ;
маленька потужність управління - 7,5мА * 12В;
низький рівень випромінювання електромагнітних завад, що забезпечується застосованим методом комутації при переході струму через нуль;
висока перевантажувальна здатність за струмом (10Iном протягом 1-го періоду) і за напругою (з демпфувальною схемою).
Технічні характеристики твердотільних реле з “комутацією при переході струму через нуль“:
Тип: (DC-AC)
Ном. керувальна напруга: 3 ... 32 В DC
Напруга ввімкнення/вимкнення: вкл. > 2.4 В / викл. < 1 В
Струм спрацьовування: 7.5 мА / 12 В
Метод керування: Комутація при переході струму через нуль
Ном. напруга навантаження: 24 ... 380 В AC
Падіння напруги: 1.6 В / 25 °С
Ном. струм навантаження: 60А (рекомендовано не більше 50А)
Струм витоку: 3 мА
Час відгуку: менше 10 мс
Діелектрична міцність: понад 2.5 кВ AC / 1 хв.
Опір ізоляції: понад 50 МОм / 500 В DC
Діапазон робочих температур: -20 °C ... +80 °C
Маса: 105 г
